Il partitore di corrente

Molto spesso quando si sente parlare di partitore di corrente, esso viene associato ad un componente fisico, esso in realtà non è altro che una relazione, derivante dalla legge di Ohm, che permette di calcolare le correnti che attraversano lati di reti elettriche in parallelo considerando solo la corrente entrante entrante nel nodo prima di dividersi e la resistenza propria di ogni lato.

La relazione del partitore di corrente può essere applicata in qualsiasi rete indipendentemente dalla sua complessità, avente come requisito fondamentale due lati in parallelo con nota la resistenza dei due lati.

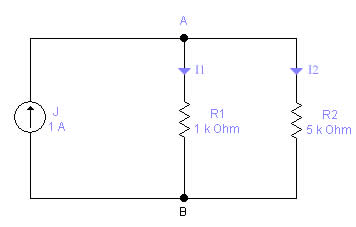

Per la determinazione della relazione che permette il calcolo delle correnti verrà fatto riferimento alla rete sottostante; tale relazione può essere estesa a qualunque tipo di circuito avente i requisiti sovrastanti.

Con queste relazioni si evince chiaramente come in una qualunque rete dove le correnti si dividono è possibile il calcolo di esse in esso solamente conoscendo i valori di resistenza e la corrente prima della divisione.

Per visualizzare un esercizio svolto e commentato clicca QUI
