Resistori in parallelo

La resistenza equivalente di due o più resistori posti in parallelo è data dalla seguente espressione:

Nel gergo comune i termini resistori e resistenza vengono generalmente confusi; per definizione il resistore e il componente fisico e la resistenza e l'unità di misura dei resistori (ohm)

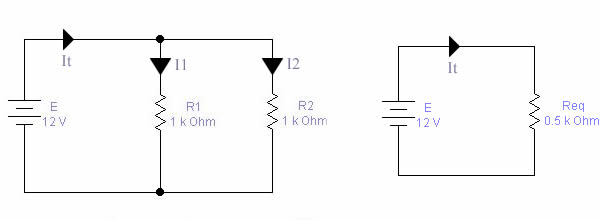

Di seguito è riportato un esempio di due piccoli circuiti: e mostra come si può passare da un circuito formato da due resistenze ad uno formato da una sola resistenza

Riflessioni sul circuito:

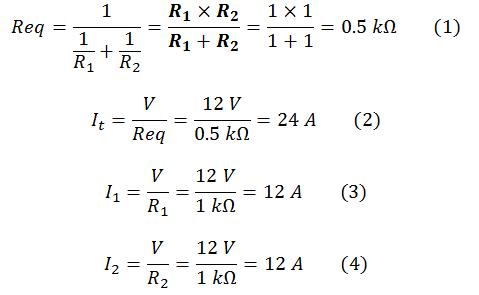

Dalla relazione (1) si evince che nel caso che bisogna calcolare la resistenza equivalente di 2 resistori si può applicare una formula ridotta evidenziata in grassetto.

Si nota, che il parallelo di n resistori uguali e dato dal valore di resistenza di un resistore diviso il numero dei resistori

Dalle relazioni (3) e (4) si evince, invece, che la corrente che attraversa ogni resistore non è uguale a quella erogata dal generatore. La corrente erogata dal generatore sarà uguale alla somma algebrica delle correnti I₁ ed I₂ (primo principio di Kirchhoff)

E importante notare che i due resistori nel primo circuito sono sottoposti alla stessa tensione.

Di conseguenza due o più resistori in parallelo sono sottoposti alla stessa tensione

Collegamenti: Resistori in serie - Legge di Ohm
