Resistori in serie

La resistenza equivalente di due o più resistori posti in serie e uguale alla somma delle resistenze che applica ciascun resistore.

Nel gergo comune i termini resistori e resistenza vengono generalmente confusi; per definizione il resistore e il componente fisico e la resistenza e l'unità di misura dei resistori (ohm)

La serie di due o più resistori aventi resistenze R1, R2, R3, ...., Rn sarà uguale

Req = R1+ R2 + R3 + .... + Rn

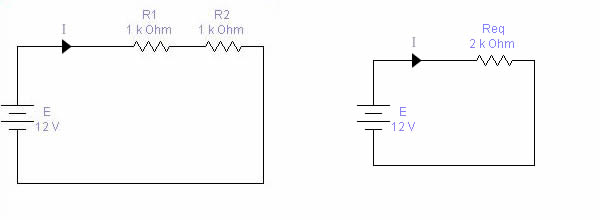

Di seguito è riportato un esempio di due piccoli circuiti: e mostra come si può passare da un circuito formato da due resistenze ad uno formato da una sola resistenza

In questo circuito è importante determinare la resistenza equivalente ai capi del circuito ai fini della determinazione della corrente che scorre in esso.

E importante notare che i due resistori nel primo circuito sono attraversate dalla stessa corrente.

Di conseguenza due o più resistori in serie sono sottoposti alla stessa corrente
